福鼎市新桐山大橋 長期健康監測方案

新桐山大橋位于福建省福鼎市，橋跨布置由西向東為：下承式鋼管混凝土系桿拱+預應力混凝土空心板，橋梁總長233米。
中孔拱肋和邊孔拱肋都采用由兩根圓鋼管混凝土組成的橫向啞鈴形斷面，中孔兩拱肋之間設置三根一字式橫撐，邊孔兩拱肋之間設置兩根一字式橫撐。
下承式剛架系桿拱采用無粘結鋼絞線作系桿，橋面板為鋼筋混凝土肋板式預制結構，濕接縫聯結。為加強橋面系整體性，在系桿處設加勁縱梁。

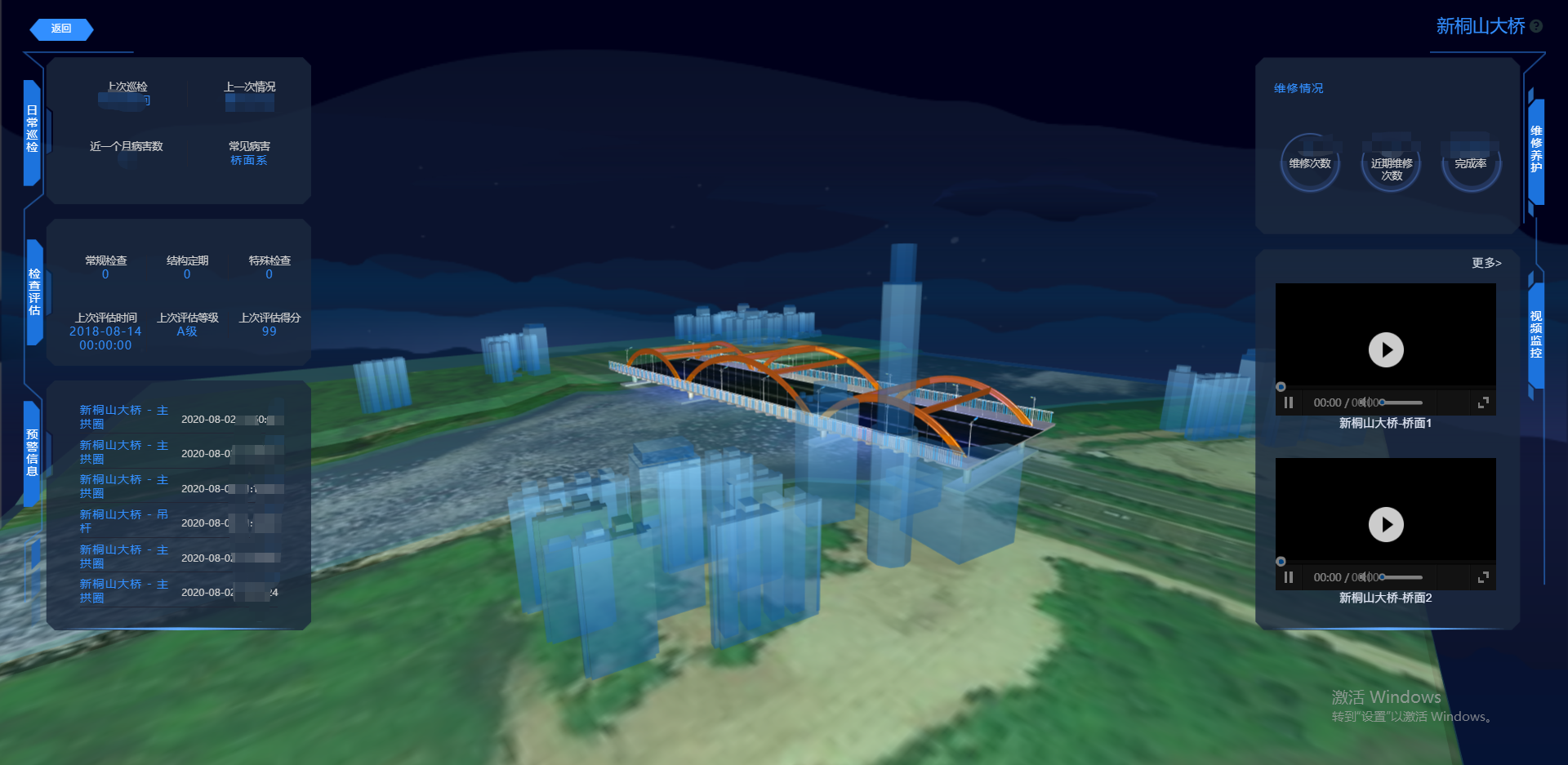

邊跨上部構造采用預應力空心板。下部結構：橋墩采用鋼筋混凝土柱和帽梁組成的門式框架，帽梁成π形構造。橋臺采用重力式臺，明挖擴大基礎。設計荷載：城-B級，建成于2003年12月。系統接入進行體監測分析。
